Comment ancrer un quai flottant composé de pontons simples au rivage ?
Ancrage d'un quai flottant construit à partir de ponton flottant simple en PEHD Les unités nécessitent une approche systématique qui équilibre les conditions environnementales, les attentes en matière de charge et les propriétés physiques uniques du polyéthylène haute densité. Contrairement aux piliers fixes, un quai flottant monte et descend avec les niveaux d'eau, ce qui signifie que le système d'ancrage doit s'adapter aux mouvements verticaux tout en résistant aux forces horizontales du vent, des vagues et des courants. Cet article fournit une méthodologie professionnelle, étape par étape, pour sécuriser votre quai modulaire, tout en examinant les spécifications techniques du ponton flottant simple en PEHD système, ses variantes et les avantages opérationnels offerts par un partenaire fournisseur fiable.
1. Comprendre le principe d'ancrage des flotteurs modulaires

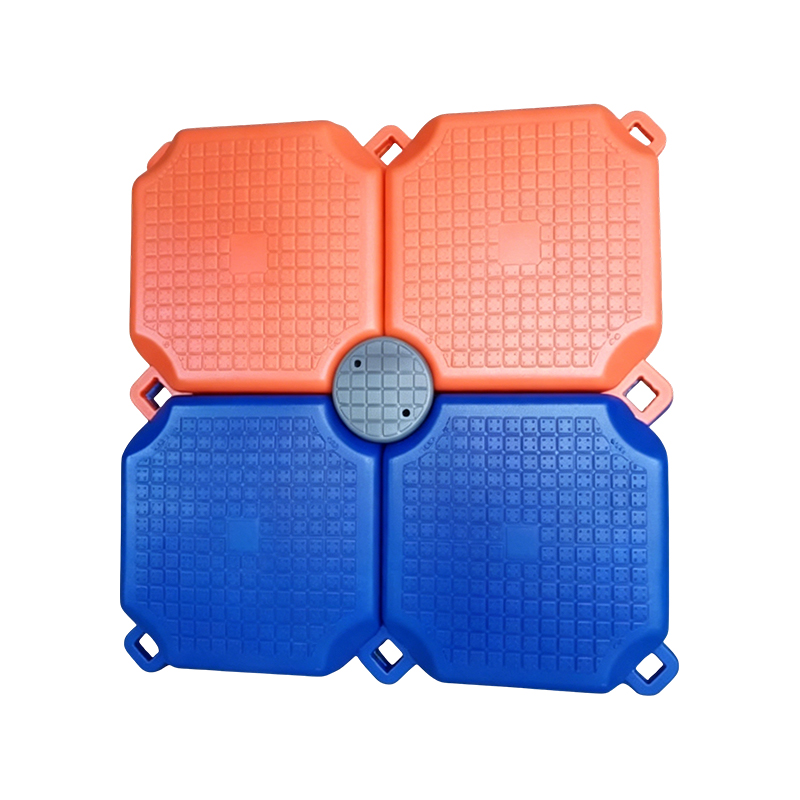

Le défi fondamental de l’ancrage d’un quai flottant est que le système d’amarrage doit permettre un libre déplacement vertical (marée ou fluctuation saisonnière) tout en conservant une position horizontale fixe. Pour les quais construits avec ponton flottant simple en PEHD blocs - chacun mesurant 50 × 50 × 40 cm et pesant 7,0 kg - les caractéristiques totales de flottabilité et de tirant d'eau influencent directement la tension de la ligne d'ancrage. Une plate-forme typique d'un mètre carré (quatre pontons) a un tirant d'eau à vide de seulement 2,5 à 3 cm, mais sous une charge de 150 kg, le tirant d'eau augmente jusqu'à 15 à 20 cm ; à la limite maximale de 325 kg, il coule jusqu'à 35 à 40 cm. Cette variation importante du tirant d'eau signifie que les lignes d'ancrage doivent être élastiques ou avoir suffisamment de jeu pour empêcher le quai de s'immerger dans des conditions de charge élevée. Les méthodes les plus courantes sont les bâton et manche système (pieux de guidage verticaux), le ancre à poids mort système (blocs de béton), et le cheville hélicoïdale à visser système pour fonds souples. Chaque méthode interagit différemment avec le ponton flottant simple en PEHD configuration, et le choix dépend de la profondeur de l’eau, du substrat inférieur et de l’exposition aux vagues.
2. Classification des produits par configuration structurelle
Pour mettre en œuvre un bon plan d’ancrage, il est essentiel de reconnaître que ponton flottant simple en PEHD les unités ne sont pas monolithiques ; ils sont proposés dans plusieurs configurations qui affectent les points d'attache et la répartition des charges. Sur la base des spécifications des produits de Lutaï de Hangzhou Import et Export Trading Co., Ltd., nous pouvons distinguer trois sous-catégories principales : Flotteur plat standard , le Flotteur à profil bas , et le Flotteur robuste renforcé . Chacun est doté d'inserts de montage, de fentes de connecteur et de valeurs de charge supérieure distinctes qui influencent la manière dont les supports d'ancrage et les taquets d'amarrage doivent être installés.
2.1 Flotteur plat standard – Polyvalence polyvalente

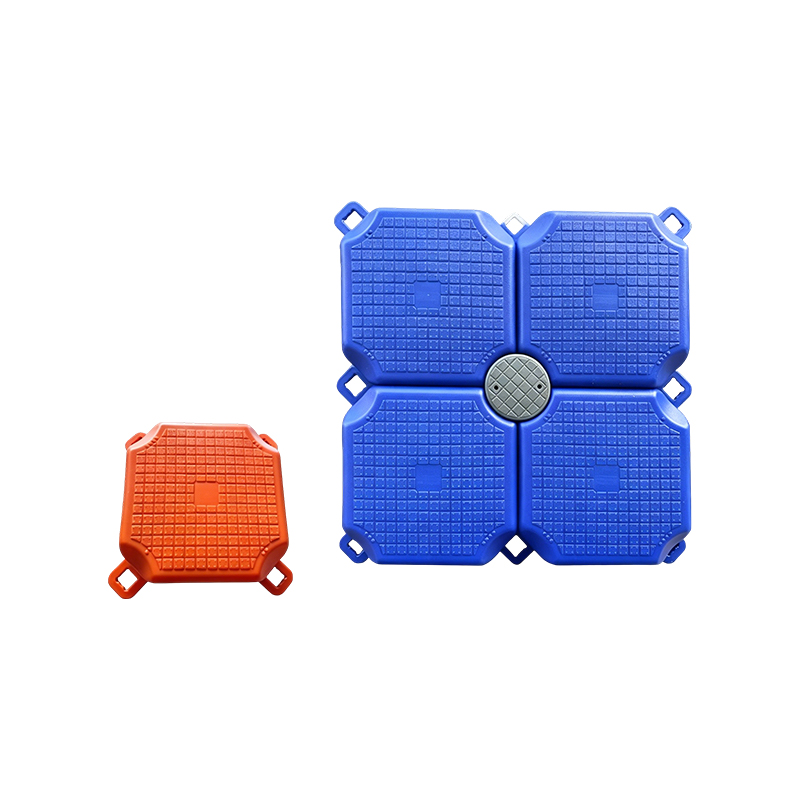

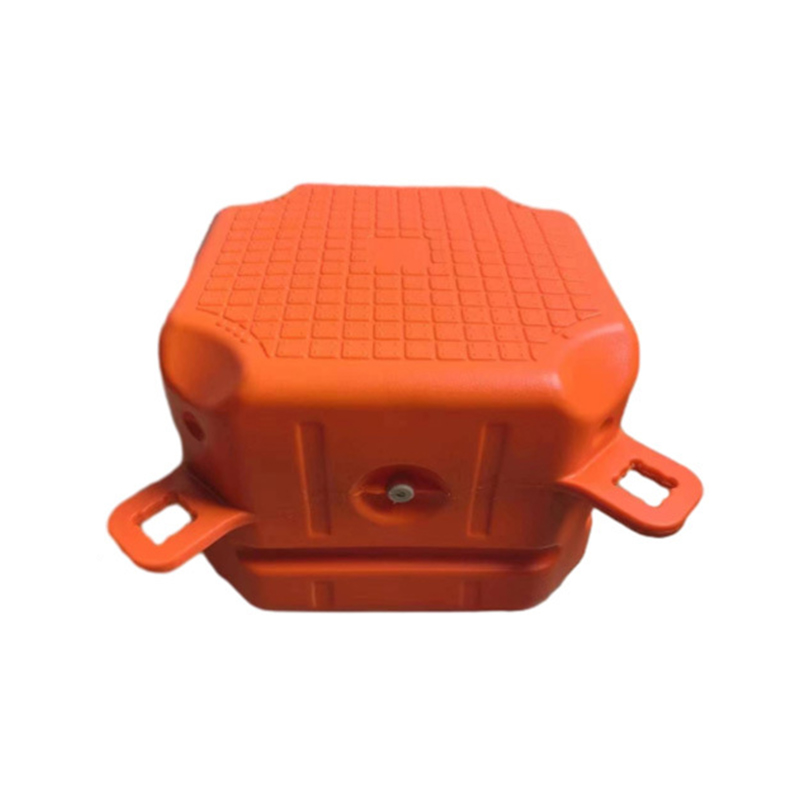

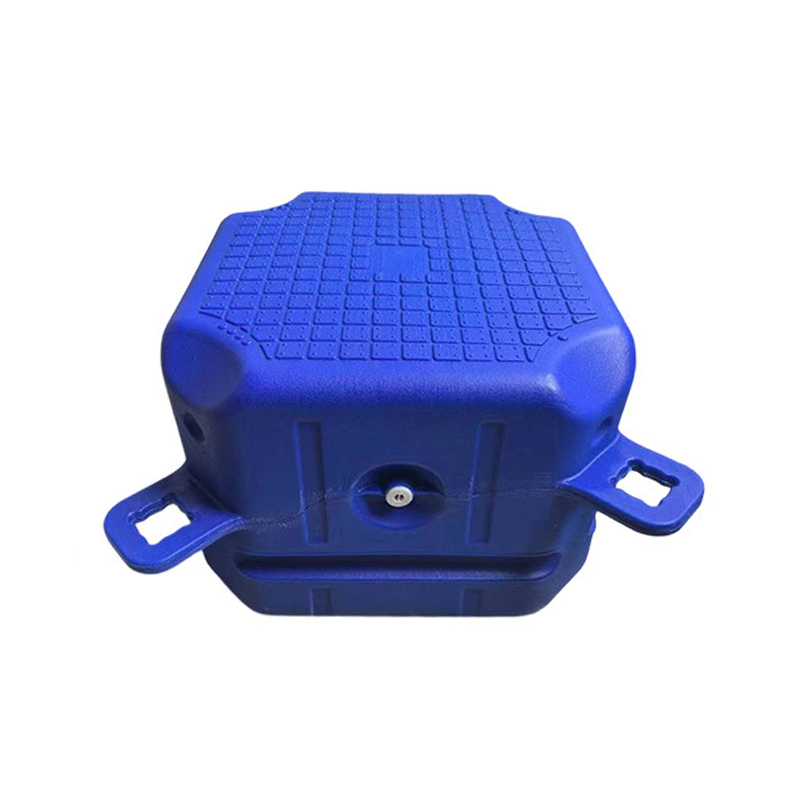

Le Appartement Standard Float est le modèle de base, proposé en bleu, orange et gris. Sa surface supérieure présente une texture antidérapante et les faces latérales comprennent des trous de connecteur moulés pour les broches en plastique ou les boulons en acier inoxydable. Ce type est le plus couramment utilisé pour les quais saisonniers, les débarcadères pour petits bateaux et les plateformes de baignade. Lors de l'ancrage d'un quai constitué de ce type de flotteur, la pratique recommandée consiste à installer quatre œillets d'amarrage de coin à l'aide de boulons traversants qui pénètrent sur toute la hauteur de 40 cm de l'unité. Étant donné que le flotteur a une épaisseur de paroi uniforme d'environ 8 mm, les trous de boulons doivent être scellés avec du silicone de qualité marine pour empêcher la pénétration d'eau. La charge maximale maximale de 325 kg par mètre carré, lorsqu'elle est répartie sur un quai de 3 × 3 m (9 m²), permet une charge utile totale de près de 2,9 tonnes, mais le système d'ancrage doit être conçu pour des forces dynamiques pouvant dépasser 50 % du poids mort. Pour cette catégorie, Hangzhou Lutai Import et Export Trading Co., Ltd. fournit des supports d'ancrage préfabriqués en acier inoxydable qui correspondent à l'espacement standard des connecteurs, simplifiant ainsi l'installation sur le terrain.
2.2 Flotteur à profil bas – dérive réduite et application en eaux peu profondes
Le Profil bas Float partage le même encombrement de 50×50 cm mais a une hauteur réduite de 30 cm (par rapport aux 40 cm standard). Cette conception abaisse le centre de gravité et réduit la résistance au vent, ce qui la rend idéale pour les lacs ou réservoirs exposés où les rafales sont fréquentes. Cependant, la flottabilité réduite signifie que le tirant d'eau à vide est légèrement plus profond (3,5 à 4 cm) et que la limite de charge tombe à 250 kg par mètre carré. L'ancrage d'un quai à profil bas nécessite une approche plus douce : chevilles à visser avec une plaque en spirale sont préférés aux blocs de poids mort, car le quai plus léger peut soulever les blocs de béton du fond lors des ondes de tempête. Les canaux de connexion latéraux sont identiques à la version standard, le même matériel d'amarrage peut donc être utilisé. Pour cette variante, le bouée flottante pour marina l'intégration est particulièrement efficace : l'ajout de petites bouées sphériques le long des lignes d'ancrage pour réduire les frottements et fournir une indication visuelle de la profondeur. L'équipe d'ingénierie de Hangzhou Lutai a développé un kit d'ancrage dédié pour ce profil, comprenant une corde en nylon avec un allongement de 30 % et une chaîne galvanisée pour la section inférieure.
2.3 Flotteur robuste renforcé – Piliers industriels à charge élevée
Conçue pour les marinas commerciales, les plates-formes de pêche et l'accès aux équipements lourds, la version Robuste utilise une coque 50 % plus épaisse (12 mm nominal) et des nervures transversales internes. La capacité de charge maximale atteint 450 kg par mètre carré et le poids unitaire passe à 10,5 kg. Ce flotteur est disponible en gris et orange uniquement. L'ancrage d'un quai robuste exige systèmes guidés par pieux —des pieux verticaux en acier ou en béton qui passent dans des anneaux de guidage fixés aux coins du quai. Les pieux limitent le mouvement horizontal tout en permettant un glissement vertical libre. Chaque anneau de guidage doit être fixé au flotteur à l'aide de plaques d'appui robustes, qui répartissent les forces latérales sur plusieurs pontons. Pour cette catégorie, le vente en gros ponton de quai flottant chaîne d'approvisionnement offerte par Hangzhou Lutai Import et Export Trading Co., Ltd. comprend des supports de guidage pré-soudés et des manchons de pieux de taille personnalisée, garantissant que le matériel d'ancrage correspond à la structure renforcée du flotteur. De plus, l'entreprise propose OEM/ODM services pour modifier les positions des connecteurs pour un espacement unique des pieux.
| Type de flotteur | Hauteur (cm) | Charge maximale (kg/m²) | Tirant d'eau vide (cm) | Type d'ancrage recommandé |
| Standard Flat | 40 | 325 | 2,5 – 3,0 | Poids mort ou hélicoïdal |
| Low-Profile | 30 | 250 | 3,5 – 4,0 | Hélicoïdal (de préférence) |
| Heavy-Duty | 40 | 450 | 3,0 – 3,5 | Système guidé par pieux |
3. Procédure d'ancrage étape par étape
Quel que soit le type de flotteur, le processus d'ancrage physique suit une séquence logique. Les étapes suivantes intègrent les données de charge et de tirant d'eau du ponton flottant simple en PEHD pour assurer la sécurité et la longévité.
- Évaluation du site – Mesurez la profondeur de l’eau à marée haute et basse, identifiez la composition du fond (sable, boue, roche) et calculez la prise de vent maximale.
- Sélection d'ancre – Choisissez entre des poids morts (blocs de béton de 50 à 100 kg chacun), des ancres hélicoïdales (idéales pour les fonds sablonneux/boueux) ou des guides de pieux (pour les eaux profondes et les charges lourdes). Pour un quai standard de 3×3 m utilisant ponton flottant simple en PEHD unités, deux ancres à poids mort (80 kg chacune) aux coins du large et deux rivages suffisent souvent.
- Configuration de la ligne d'amarrage – Utilisez une lunette 2:1 (longueur de la ligne jusqu'à la profondeur de l'eau) pour la chaîne, ou 3:1 pour la corde en nylon. Fixez les lignes aux yeux d'angle renforcés du flotteur. Ces yeux doivent être soutenus par de grandes rondelles pour éviter tout passage.
- Mise en place – Déployer les ancrages, relier les lignes avec bouée flottante pour marina la ligne médiane flotte pour maintenir la corde hors du fond et ajustez la tension pour que le quai soit au niveau du niveau d'eau moyen.
- Tests – Appliquer une charge ponctuelle de 150 kg (simulant une personne et un équipement) au centre et dans les coins ; mesurez l'augmentation du tirant d'eau (qui doit être de 15 à 20 cm) et vérifiez que les lignes d'ancrage ne se tendent pas au point de submerger le pont.
4. Capacités de l’entreprise et assurance qualité
Hangzhou Lutai Import et Export Trading Co., Ltd. se tient derrière chaque ponton flottant simple en PEHD avec un système qualité complet. Basée à Hangzhou, la société exploite deux bases de fabrication à Taizhou et au Henan, proposant des prix directs en usine et une stricte conformité à la norme ISO 9001. Tous les flotteurs sont testés pour leur stabilité aux UV, leur résistance aux chocs à -60 °C et à leur déformation à 80 °C, couvrant toute la plage opérationnelle. De plus, l’équipe R&D de l’entreprise peut développer des supports d’ancrage et des plaques de connexion personnalisés en fonction des dessins de votre site, un service particulièrement précieux pour les variantes robustes et à profil bas. Avec les certifications CE et CNAS et de multiples brevets internationaux, l'entreprise s'assure que chaque vente en gros ponton de quai flottant la commande répond aux normes mondiales les plus élevées. Leur présence à l'exportation comprend l'Amérique du Nord, l'Europe, l'Asie-Pacifique et le Moyen-Orient, avec une expérience éprouvée dans la fourniture de kits d'ancrage complets le long des pontons. Cette approche intégrée (approvisionnement et support technique) réduit le risque de matériel incompatible et de modifications sur site.
5. Avantages opérationnels de l'ancrage modulaire

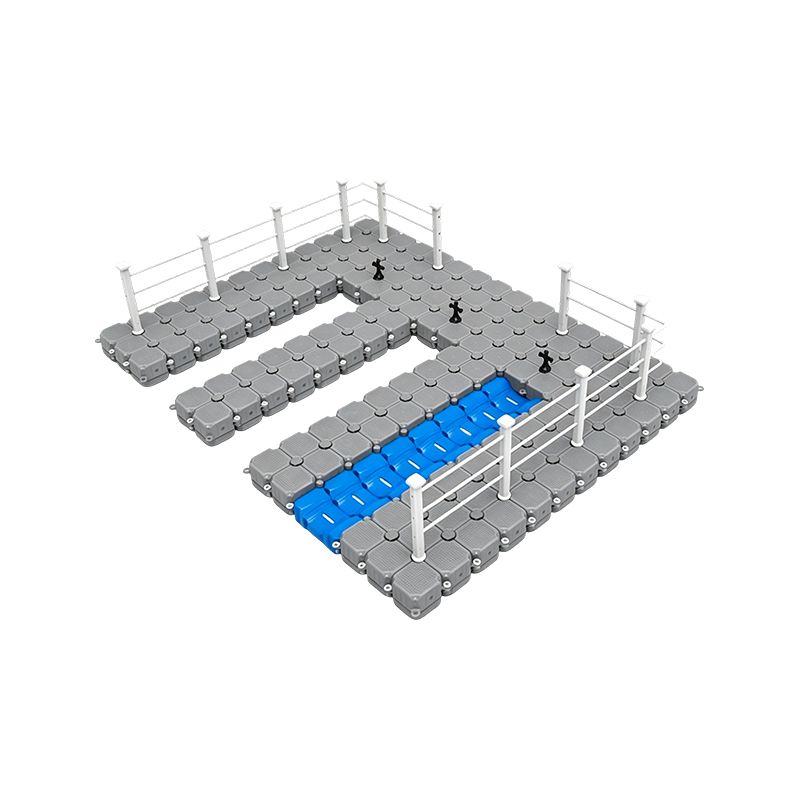

- Adaptabilité – Vous pouvez reconfigurer la disposition du quai en ajoutant ou en supprimant ponton flottant simple en PEHD unités sans modifier les positions des ancrages, tant que la charge totale reste dans l’enveloppe de conception.
- Simplicité d'entretien – Chaque flotteur peut être déclipsé individuellement et remplacé s’il est endommagé, sans perturber l’ensemble du système d’amarrage.
- Résilience à la température – Le matériau HDPE conserve ses propriétés mécaniques de -60°C à 80°C, de sorte que les œillets d'ancrage et les trous de connecteur ne deviennent pas cassants ou mous avec le temps.
- Sans corrosion – Contrairement aux fûts en acier, le PEHD ne rouille pas, de sorte que les points de fixation restent structurellement solides même dans les environnements d'eau salée, prolongeant ainsi la durée de vie de l'ensemble du système d'ancrage.
Foire aux questions
Q1 : Puis-je utiliser une seule ancre à poids mort pour un quai de 2 × 2 m constitué de pontons flottants simples en PEHD ?
Oui, pour une plateforme de 2×2 m (quatre mètres carrés, flottabilité totale ~1 300 kg), un seul bloc de béton de 80 kg au centre offshore peut fonctionner dans des eaux abritées. Cependant, Hangzhou Lutai Import et Export Trading Co., Ltd. recommande au moins deux ancres pour la redondance, surtout si le quai est utilisé pour embarquer des bateaux.
Q2 : Comment attacher les amarres au flotteur à profil bas sans affaiblir la structure ?
Le flotteur à profil bas est doté de fentes latérales moulées qui acceptent les supports de sangle en acier inoxydable. Utilisez ces points de fixation conçus en usine plutôt que de percer de nouveaux trous. Si des œillets supplémentaires sont nécessaires, percez uniquement à travers le pont supérieur (pas les parois latérales) et utilisez une plaque de support avec un joint en néoprène pour maintenir l'intégrité de l'étanchéité.
Q3 : Quelle est la hauteur de vague maximale à laquelle un quai robuste guidé par pieux peut résister ?
Avec les flotteurs renforcés de Hangzhou Lutai , le system is rated for wave heights up to 1.2 meters, provided the pile diameter is at least 15 cm and the guide sleeves are lubricated periodically. The limiting factor is not the float itself but the pile embedment depth.
Q4 : Puis-je combiner des flotteurs standard et à profil bas dans un seul quai à des fins d'ancrage ?
Oui, mais la structure combinée aura une flottabilité inégale. Les points d'ancrage doivent être positionnés au niveau des sections (standard) à plus faible tirant d'eau pour empêcher les flotteurs à profil bas de s'immerger lors de charges lourdes. Il est toujours plus sûr d'utiliser un type de flotteur uniforme pour une section de quai donnée, et vente en gros ponton de quai flottant les commandes de Hangzhou Lutai peuvent être adaptées à un seul type pour simplifier la conception de l'ancrage.
